引言：

從駕駛到座艙，當汽車由代步工具逐漸升級為可移動的“第三生活空間”，我們的出行體驗向著“全方位家居級的智能舒適”逐步進化。

在新能源、智能網聯、自動駕駛等新技術推動下，智能座艙的革新升級日新月異，對細節與品質的追求也愈加嚴苛。隨著智能制造與精密檢測的需求不斷提升，3D激光掃描技術以無可比擬的便捷數字化計量?jī)?yōu)勢，已深度介入在智能座艙的設計開發與生產制造過程中。

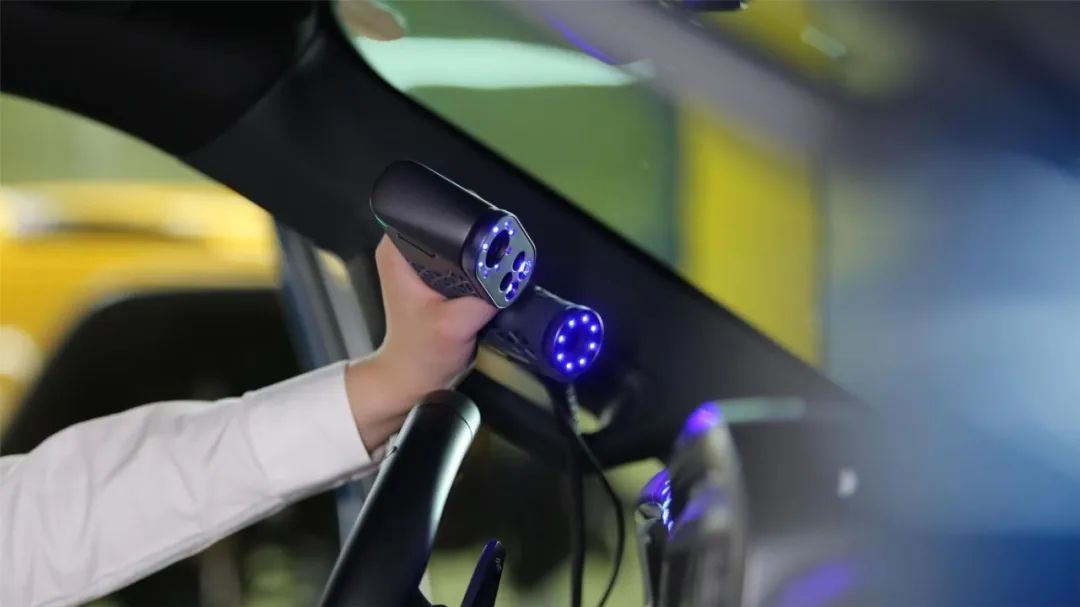

本期案例，我們借由“小身量、大眼睛”的CereScan智能靈動手持三維激光掃描儀，一起探索在有限的座艙空間內，是如何通過精細化控制實現可靠的個性化配置。

1、高/低溫變形檢測——車載冰箱?

智能座艙被業界定義為“可移動的家”，承載著用戶出行途中的多種生活需求。隨著汽車電動化和智能化技術不斷進步，為持續供電與車機互聯提供了可行性，如今車載冰箱已逐漸成為眾多新能源汽車的標準配置之一。

通常隱藏在中央扶手下的智控冰箱，兼具制冷與加熱保溫功能，可滿足用戶的多場景需求。但高低溫的劇烈變化，以及長期震動、頻繁啟停的車載工況，也意味著對冰箱的整機設計、生產工藝和產品驗證等都提出了更為復雜嚴苛的要求。

車載冰箱制冷和制熱時內部溫差有幾十度，在極端溫控條件下的產品驗證試驗中，客戶需要檢測內部構件的變形情況，以確保冰箱在各種工況下的順利開/關和穩定可靠的產品性能。

憑借靈活便攜、非接觸式、實時數據等特性，CereScan在冰箱溫控試驗過程中為客戶提供了全方位的三維掃描檢測方案，以極高的效率實現了對冰箱殼體微觀變形的動態監測。

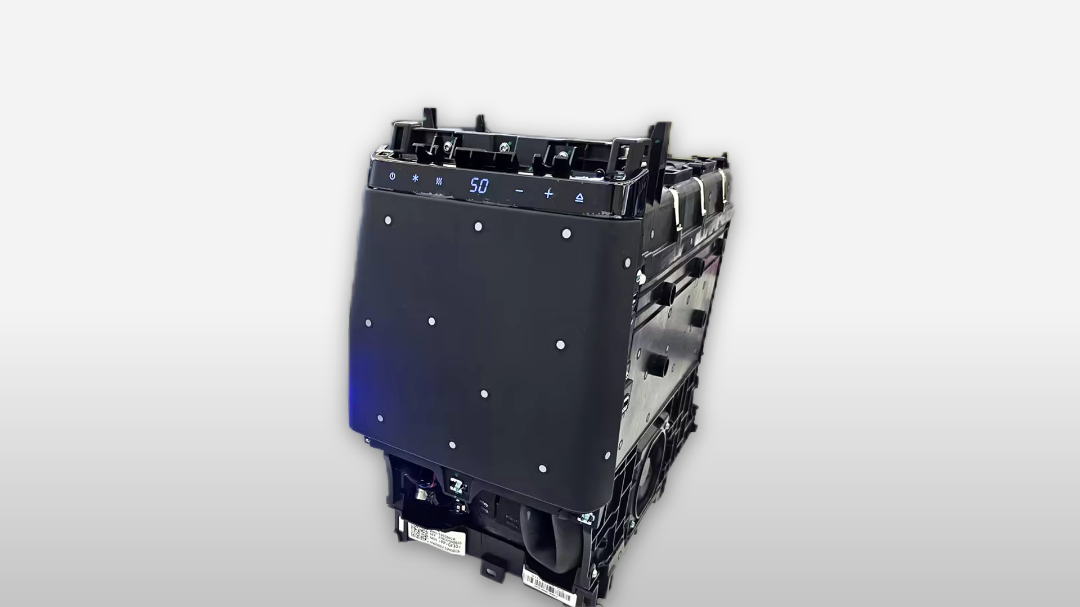

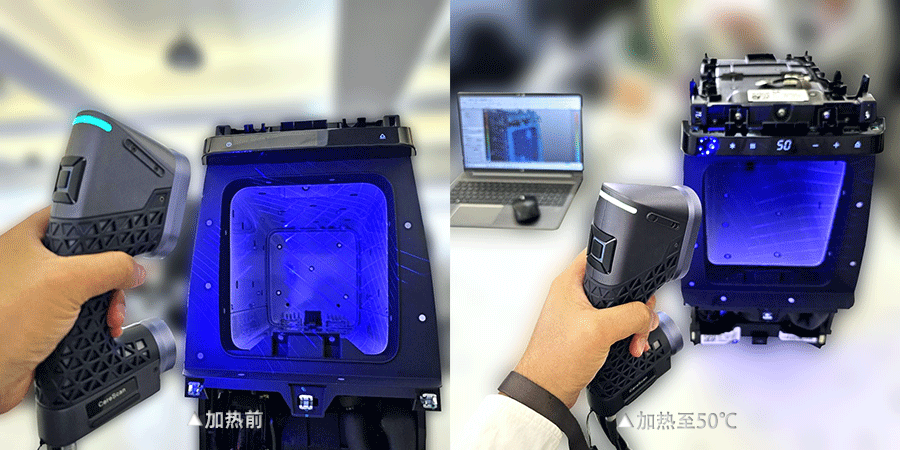

▲通電試驗狀態下掃描冰箱

CereScan非接觸的激光掃描方式，可以直接對通電試驗狀態下的車載冰箱進行掃描，不會對試驗數據產生任何干擾。同時它的迷你機身和優化的鏡頭夾角，針對冰箱深達400的內部腔體，無需深入即可獲取內壁的完整數據。

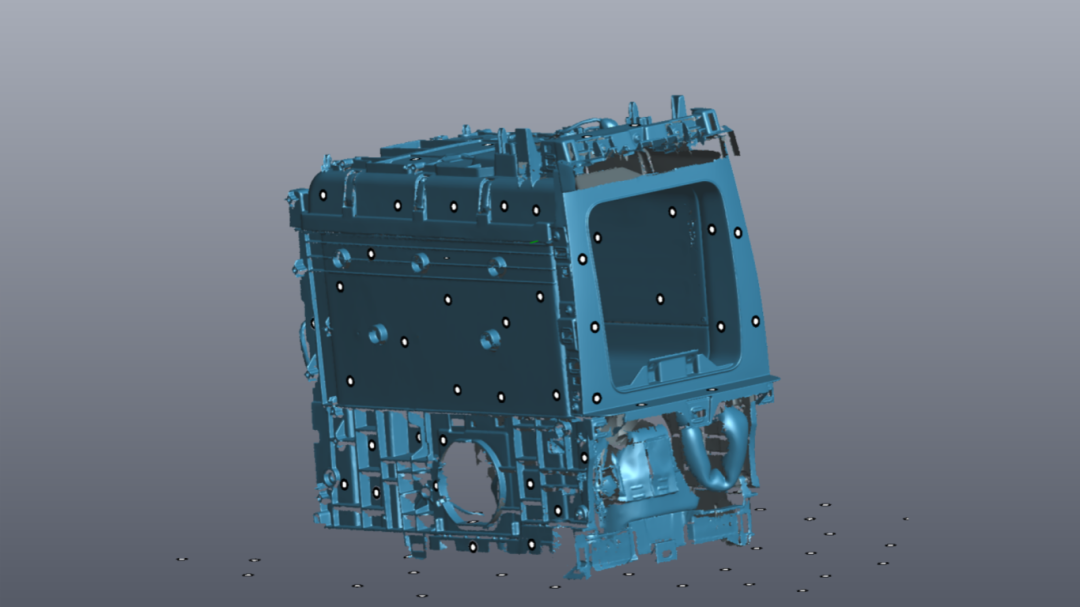

▲掃描數據實時顯示

輕暢無阻的CereScan面對深黑色、結構復雜的外殼體也毫無壓力，248萬次測量/秒的掃描速率，一分鐘不到便采集完冰箱內外殼體的高精度數據，且即掃即見，點云實時顯示。

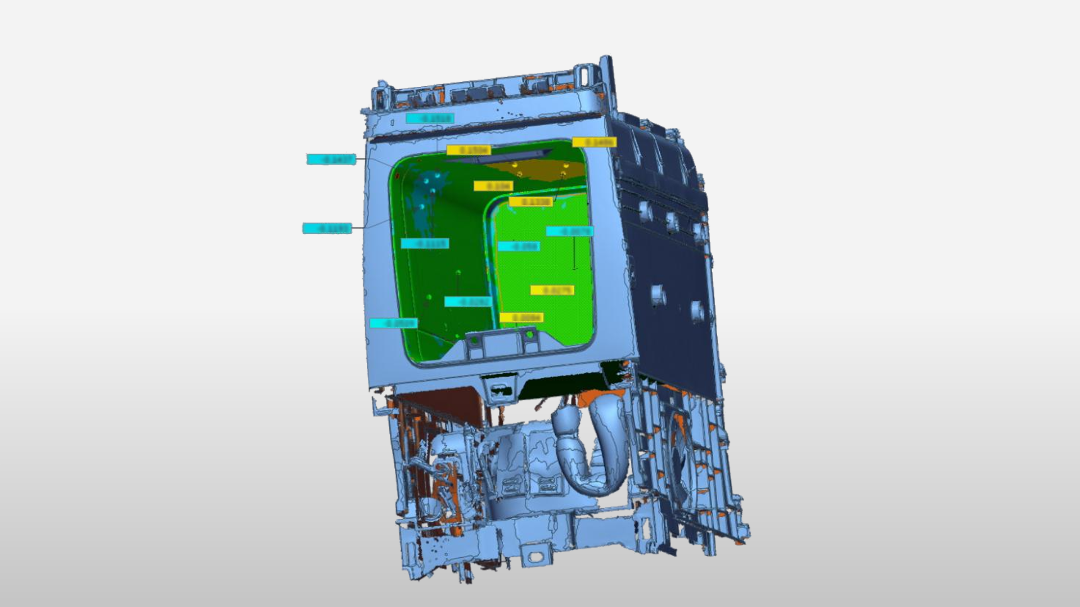

▲加熱前/后的內壁數據比對偏差圖

將加熱前、后的2次掃描數據做比對分析，可快速獲得車載冰箱的整體變形數據，并能通過色譜偏差圖直觀、精確地判斷超差部位，為產品的優化設計提供了詳實的數據支撐。

▲掃描車載冰箱抽屜（加熱前/后）

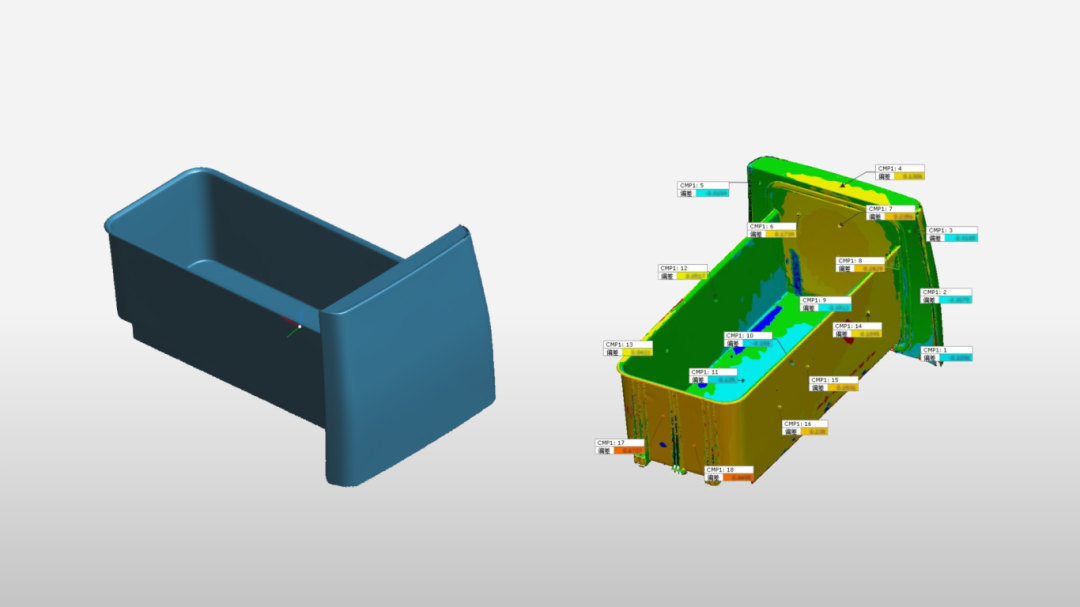

▲抽屜掃描數據及加熱前/后形變分析

對于冰箱里的抽屜，同樣可以在加熱試驗中通過CereScan實現極速測量，最大限度確保檢測數據的實時性和可靠性。當然，不限于驗證試驗階段，在產品迭代優化和生產質量控制等各個環節，CereScan都能充分發揮其精準、靈動的計量?jī)?yōu)勢。

2、總裝配質量檢測——副駕儲物箱?

在智能座艙的新概念下，汽車副駕駛儲物箱除了傳統的儲物功能外，也向著更多新功能拓展優化，比如與冷藏、無線充電、空氣凈化等功能融合，或滿足個性化定制需求等，以更好地適應現代汽車舒適性和便利性的需求。

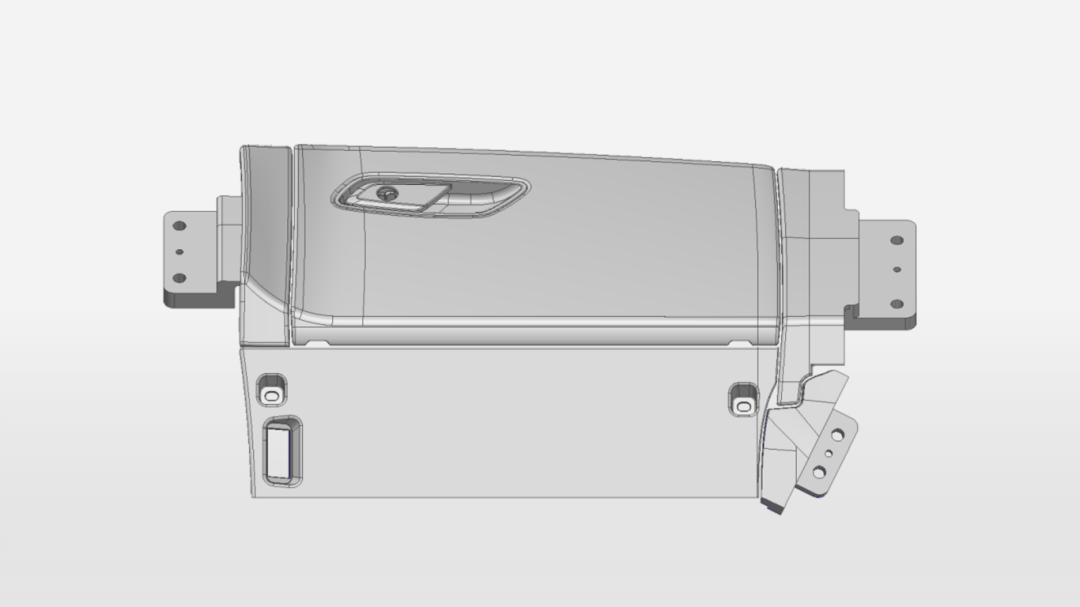

▲儲物箱產品模型

在車內空間利用越來越精細化的當下，副駕儲物箱的整體裝配質量直接影響乘客的使用體驗。但客戶目前的計量手段無法在總裝配（帶夾具）狀態下對儲物箱進行檢測。在提質增效的新形勢下，客戶希望找到一種快速有效的方法解決當下裝配精度控制的難題。

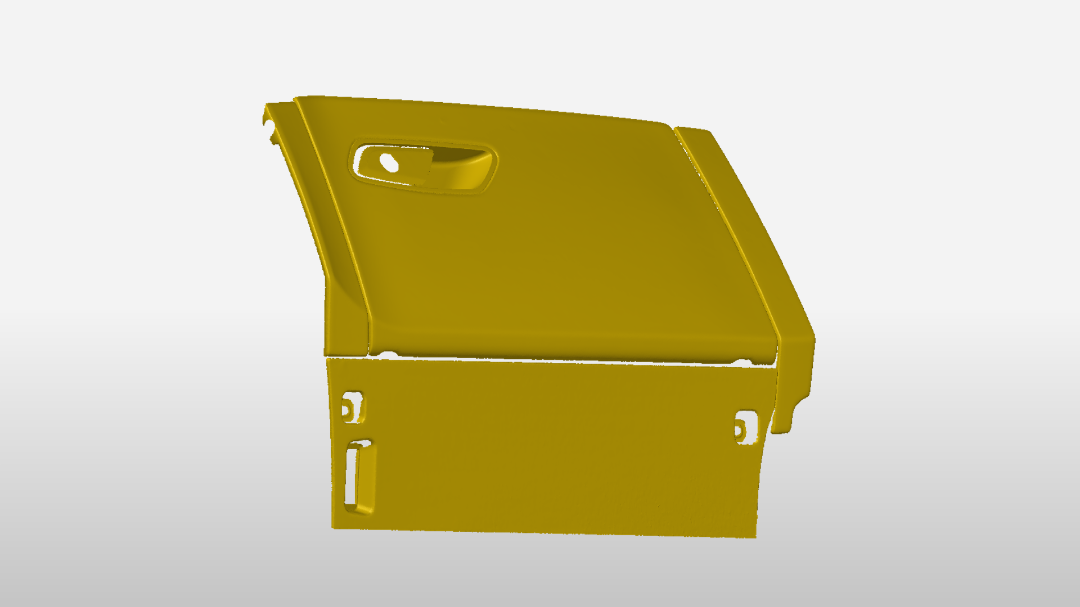

▲儲物箱總裝配掃描數據

CereScan掃描方案，無論是單個零部件的質量控制，還是總裝配階段的精度控制，都能以極高的效率完成測量任務，尤其針對工件邊緣和裝配縫隙處更凸顯其靈活優勢。

CereScan操作簡單，通過快速掃描儲物箱整體裝配結構，實時生成精準的3D數據，可以準確評估各部件之間的配合間隙、型面偏差等關鍵指標。

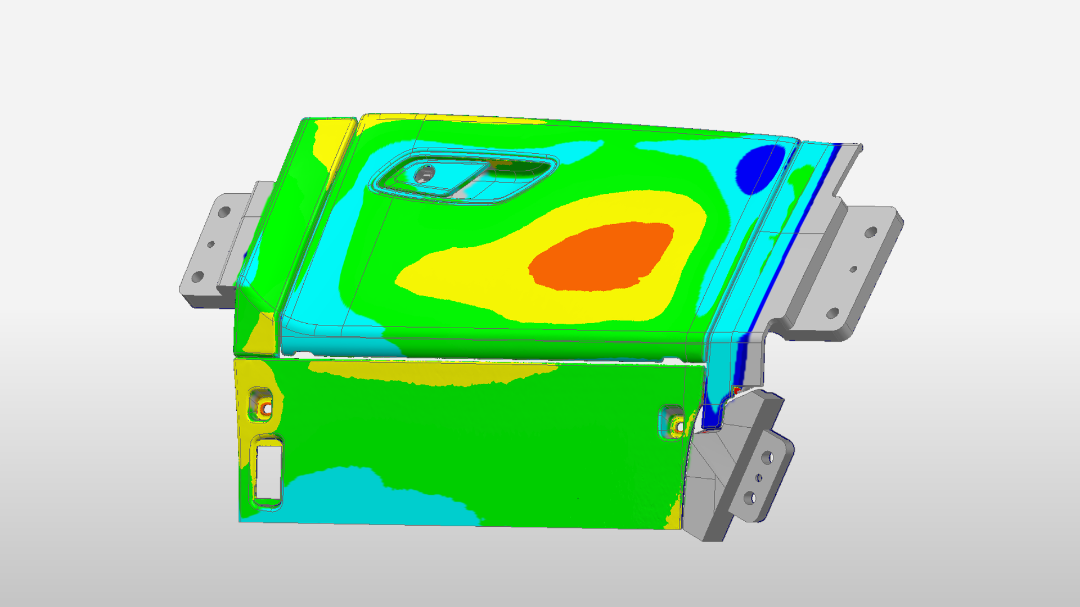

▲儲物箱裝配檢測色譜偏差圖

通過掃描數據與產品設計模型的智能比對分析，可以精準指導下一步生產工藝，確保每一處裝配細節都達到高標準要求，有效提升了智能座艙內飾工藝的數字化、可視化和標準化水平。

為現場驗證CereScan的精確性，我們對儲物箱進行了10次掃描，再使用PolyWorks進行批量檢測，重復性誤差基本在0.02mm左右，完全滿足客戶的精度要求。

結語

3D激光掃描技術以尖端的科技力量，可以滲透至智能座艙的各個角落，無論是座椅的人體工程學優化，中控屏與內飾面板的一體化設計，還是車頂棚等復雜曲面造型的精準控制，都能以強大的技術支持幫助實現從設計、生產到質檢的全鏈路數字化管理。

未來，隨著技術迭代和用戶需求不斷升級，智能座艙將進一步融入日常生活，向著全方位的智能生活生態系統進化。將科技力量融入細微之處，打造極致的用戶體驗。3D激光掃描技術的引入，無疑將進一步推動汽車制造業向更智能、更精細的方向發展，幫助用戶構建更加舒適、安全的“第三生活空間”。
