三一重工、中聯重科等全球領先的工程機械制造企業，如何精準把控大型工程機械裝備的質量？中觀為合作伙伴提供過多種解決方案，本期案例僅以HyperScan應用為引線，來見證什么是速度更快、質量更好。

使用設備-HyperScan

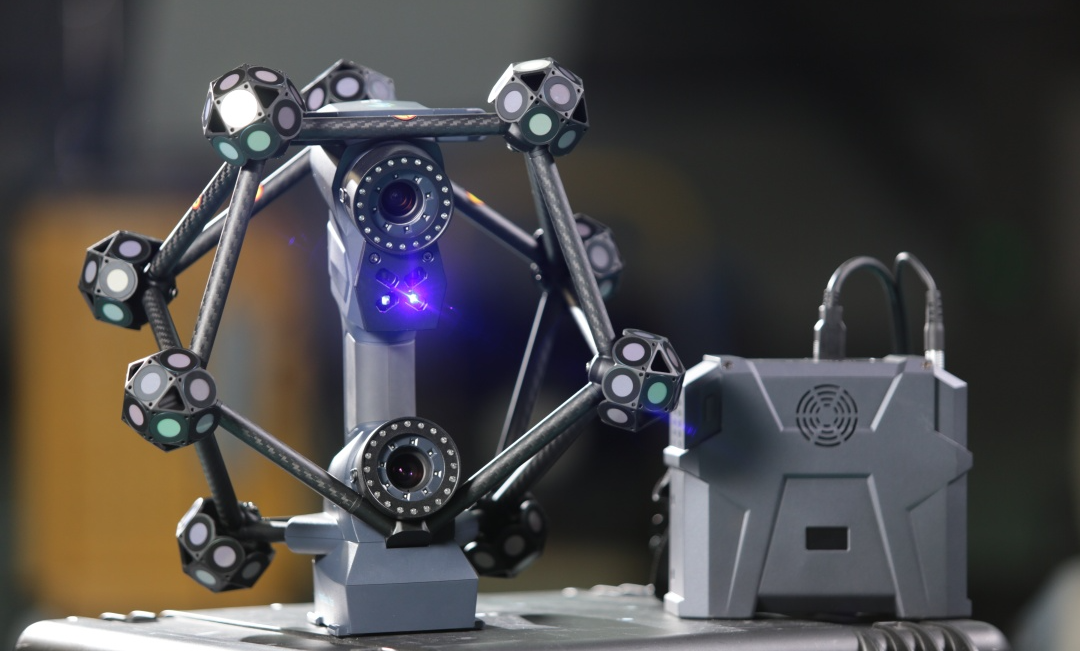

HyperScan智能光學追蹤3D掃描儀，適合大型工件的快速高效掃描，掃描速度達210萬次測量/秒，精度高達0.025mm，跟蹤掃描模式無需貼點，可集中檢測關鍵區域，也能實現產品全尺寸測量。

應用1——質量檢測/SANY重卡

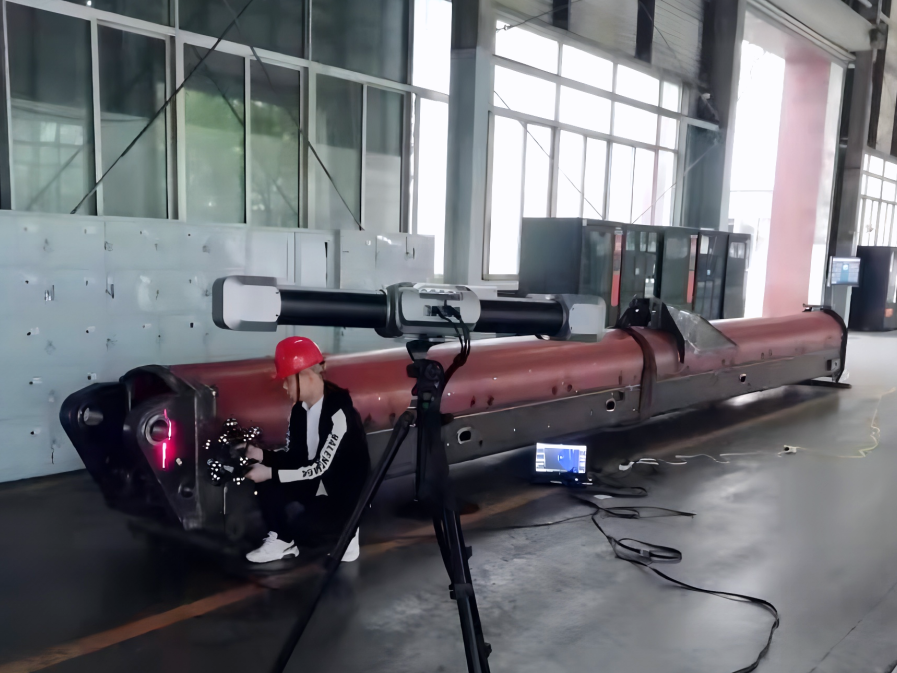

▲HyperScan可直接在車間現場測量，而不必移動待測的大型車體

▲只需十來分鐘即迅速獲取到，車前保險杠和車門的掃描數據

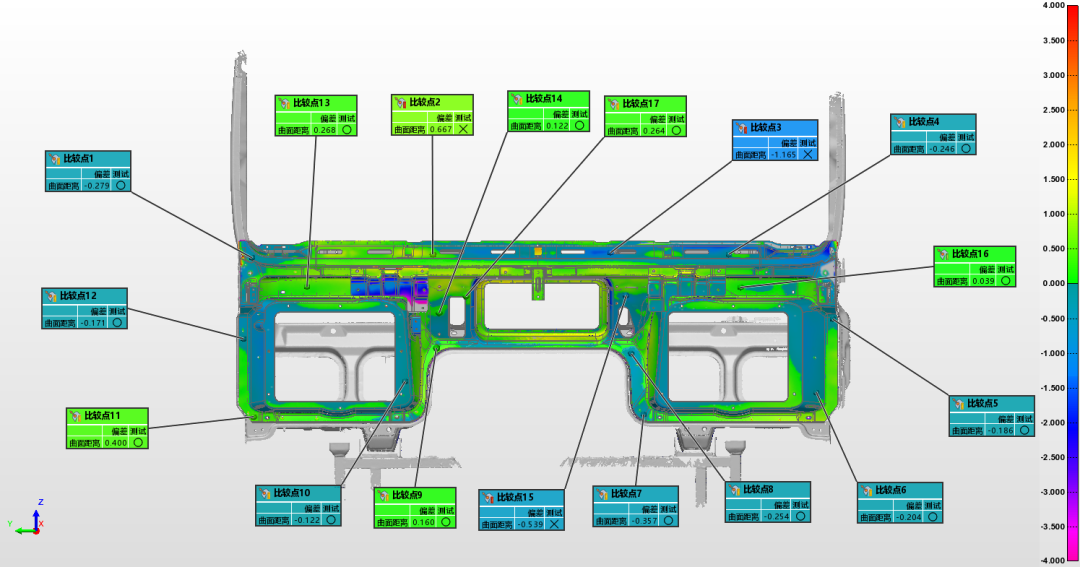

▲將掃描數據和CAD數模，導入檢測軟件中對齊，對關鍵尺寸偏差注釋分析，操作簡單，報告直觀

應用2——裝配測量/SANY起重機臂架

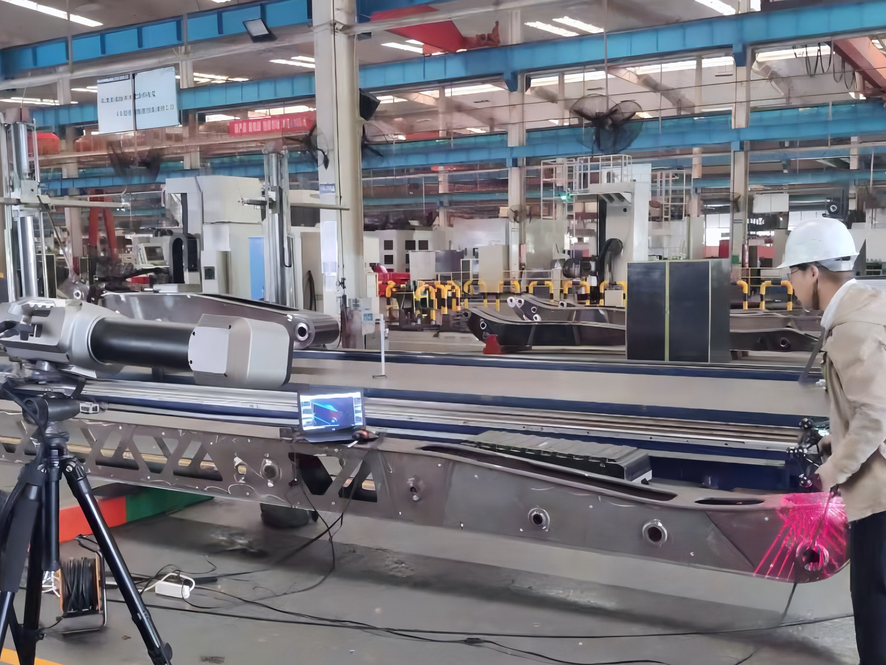

▲代替?zhèn)鹘y(tǒng)劃線機劃線檢測，用HyperScan掃描12m長起重機臂架，單人操作，掃描用時35min

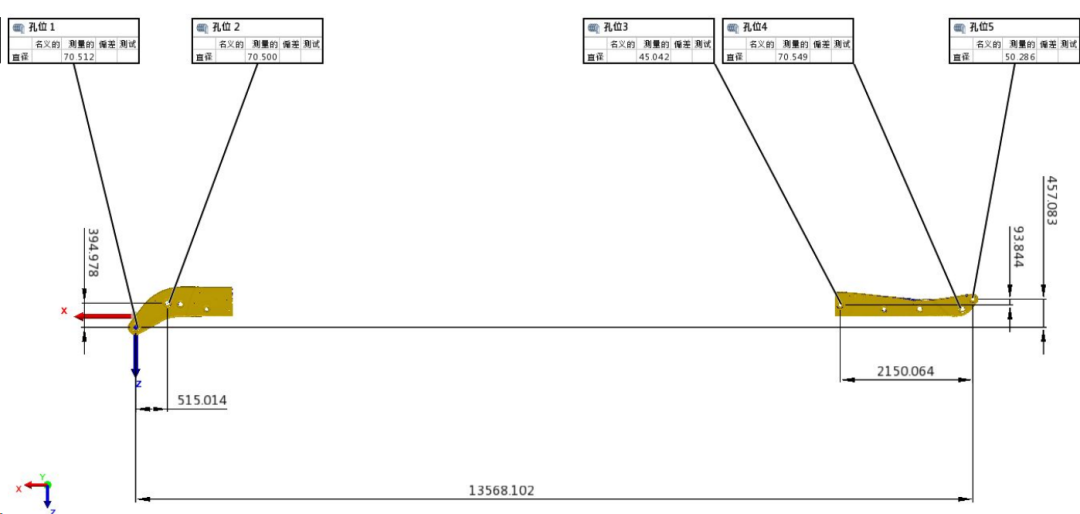

▲主要檢測兩端裝配孔位置度，及裝配面對稱度等形位公差，可建立智能3D數據庫，實現數據可追溯性

應用3——孔位提取/混凝土攪拌站

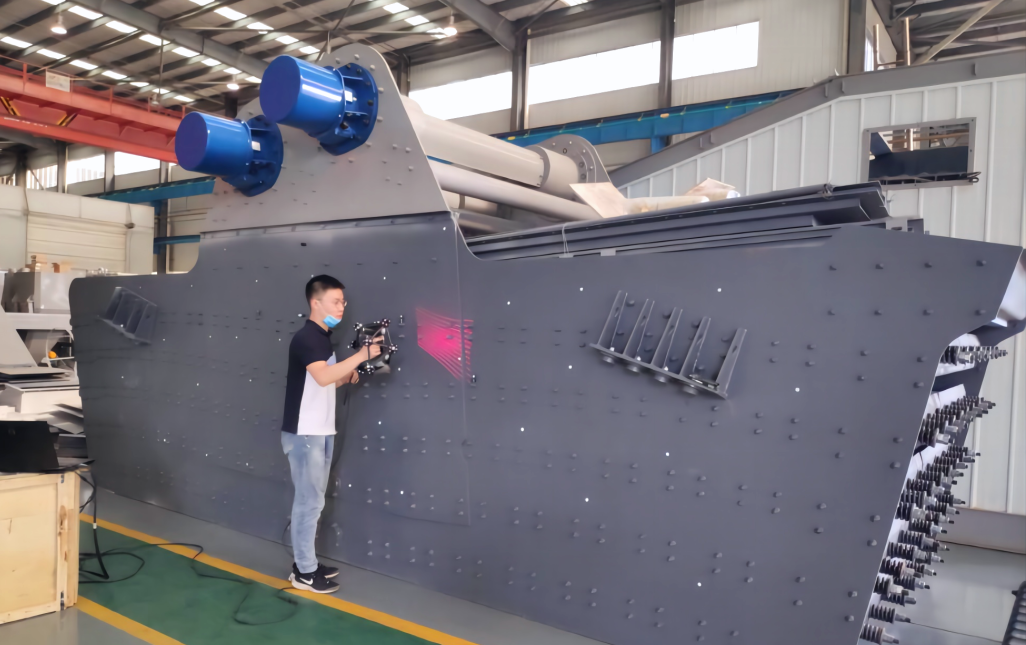

▲對混凝土攪拌站振動篩進行整體掃描，跟蹤器蛙跳2次，掃描用時30min

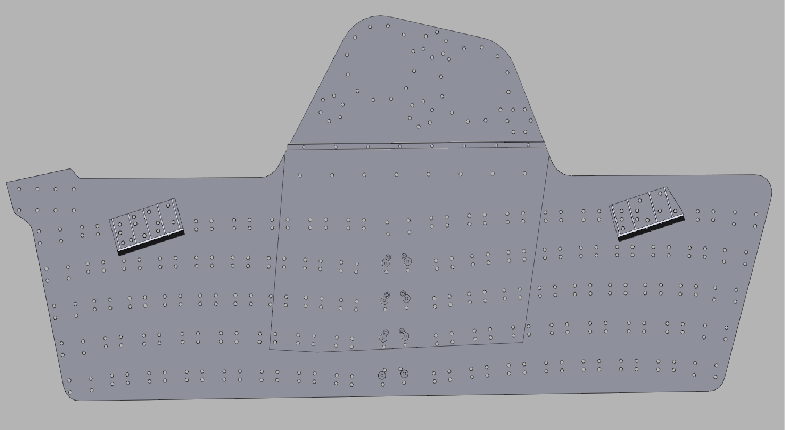

▲可快速提取振動篩上100多個，排列不規則的裝配孔位數據，并進行逆向建模

應用4——逆向+虛擬裝配/礦山機械

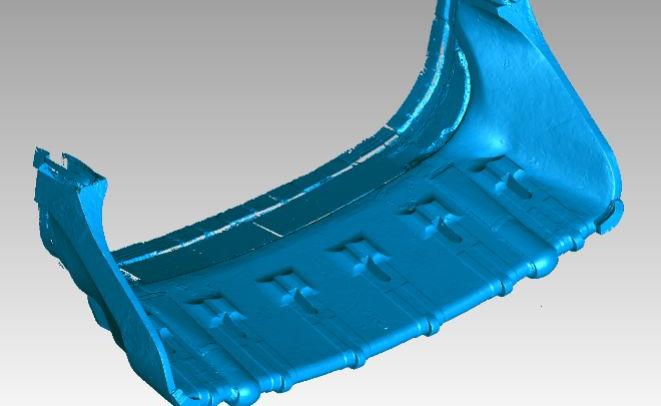

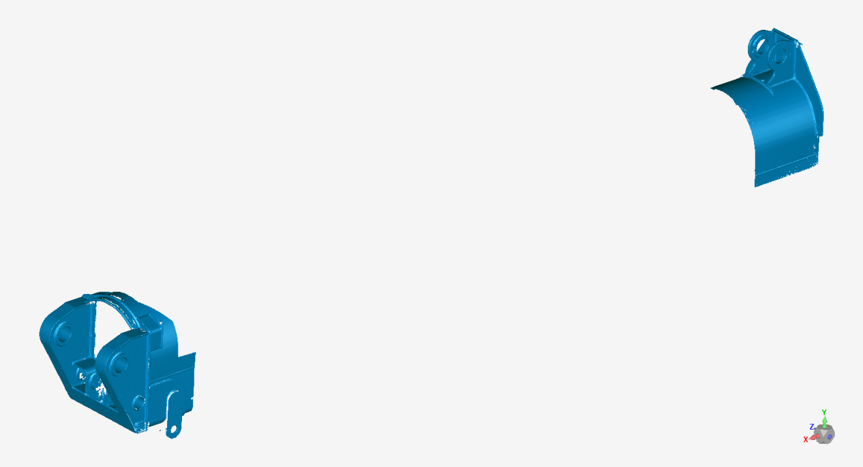

▲為對老舊礦山挖斗進行更新優化，先掃描長約3米的挖斗及其配件挖齒，耗時1小時即完成

▲再對挖斗及其配件進行逆向建模，共用時8小時完成，相比于傳統卡尺測量建模，可輕松獲取復雜曲面數據，速度快、精度高

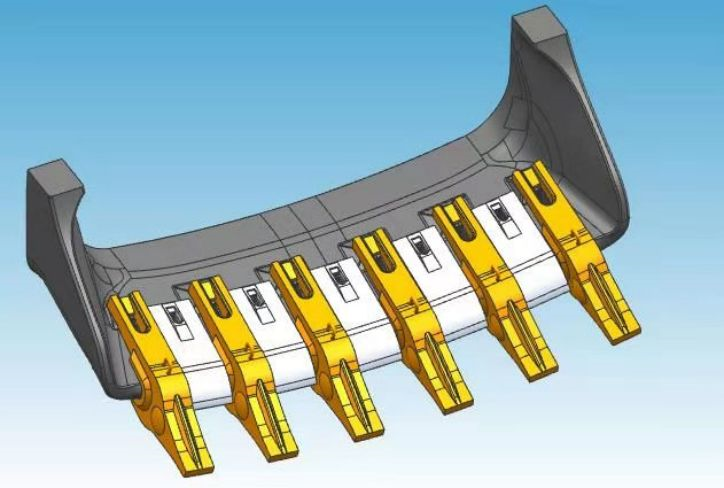

▲最后將挖斗與挖齒進行虛擬裝配修模，開模加工后即完成產品的優化升級

從振興到飛躍，是對高品質的堅守和對技術創新的追求，凝聚起品牌強國的磅礴力量。中觀以行業領先的數字化技術，助力中國工程機械軍團刷新智能制造新高度。
